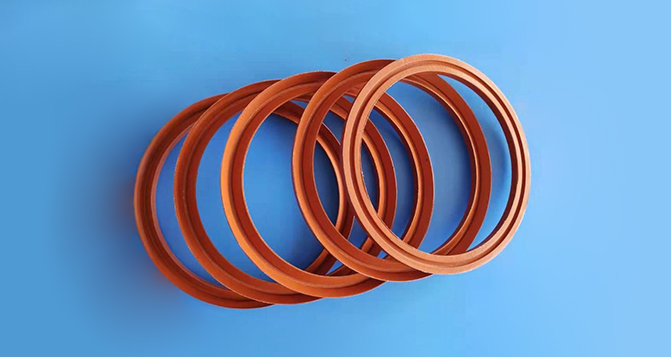

V型密封圈是一种唇形密封圈，其截面呈V形。

V型密封圈由支撑环、密封圈和压环三个部分组成。

标准的V型密封圈夹角为90度，也可在特殊场合下采用60度。

支撑环是支撑V型密封圈的重要部件，其密封圈断面需厚实且尺寸准确，凹形角与V型密封圈相同或稍大，以确保密封圈稳定安装。

压环的作用是在V型密封圈上施加一个初始压缩力，以确保其与所密封的表面充分接触，并可对压缩力进行调整。

在自由状态下，V型密封圈的唇部外径大于填料腔的内径，唇的内径小于活塞杆的外径，因此在安装后会发生一定的变形。

但由于支撑环的作用，变形仅在唇部尖端发生，并在其接触处产生压力。即使不施加压紧力，唇口也能够封住一定的内压。

由于唇的“自封”作用，当介质工作压力升高时，唇尖的接触形状会改变，接触应力也会增大，从而使唇部与被密封面更加紧密贴合，实现密封效果。随着介质压力的升高，接触应力也会相应增大。
