磨耗值越低是否意味着橡胶越耐磨？答案并非如此简单。橡胶产品分类



磨耗值的高低并不能直接反映橡胶材料的真实耐磨性能。有时，磨耗值较低的橡胶在实际应用中反而可能表现得不够耐磨。本文将从磨耗值的本质、磨损机理、影响耐磨性的关键因素以及实际案例等方面展开分析，揭开磨耗值与耐磨性之间的复杂关系。



一、磨耗值的本质：为何不能简单等同于耐磨性？



1.1 磨耗值的定义



磨耗值（Abrasion Loss）是指在特定测试条件下，橡胶材料被磨损掉的体积或质量。常见的测试方法包括：



DIN 53516 磨耗测试：测定试样在砂轮上的体积损失。橡胶密封圈生产



阿克隆磨耗测试（Akron Test）：测定橡胶在旋转砂轮上的质量损失。



NBS 磨耗测试：对比标准橡胶的耐磨性。新能源橡胶密封圈 保修期



通常，磨耗值低意味着材料在测试条件下的质量或体积损失较少，因此被认为更“耐磨”。

然而，这种结论仅在特定测试环境下成立，实际应用中情况可能完全不同。食用型密封橡胶硅胶材料是什么



1.2 磨耗值的局限性



磨耗值测试仅模拟了一种特定的磨损形式，而现实中的橡胶制品受到的磨损机理更为复杂。例如：



轮胎：在公路上行驶时，受到疲劳磨损、磨粒磨损、切割磨损等共同作用。



传送带：在输送矿石时，受到冲击磨损、滑动磨损和撕裂作用。硅胶橡胶垫圈



鞋底橡胶：在不同地面上，受到摩擦、剪切和冲击的综合影响。



因此，即使某种橡胶在 DIN 测试中磨耗值低，但在实际应用中仍可能因裂纹扩展、剥离等因素导致更快磨损，反而不耐用。橡胶密封圈厂家



二、影响橡胶耐磨性的核心因素



橡胶的耐磨性不仅取决于磨耗值，还受到以下多个因素的综合影响：



2.1 物理力学性能



硬度（Hardness）：硬度较高的橡胶通常抗磨性更好，但过硬可能导致裂纹扩展加速。例如，汽车轮胎的胎面橡胶需要适当硬度，以避免过快磨损。橡胶平垫圈



回弹性（Resilience）：高回弹性可以减少能量损失，降低摩擦生热，从而减少磨损。运动鞋底一般采用高回弹橡胶，以提高耐磨性。



撕裂强度（Tear Resistance）：如果撕裂强度低，橡胶容易因微小裂纹扩展而加速磨损。例如，某些低磨耗值的橡胶在恶劣路面上易出现大面积剥离。新能源电池橡胶密封圈



2.2 橡胶的配方与交联结构



交联密度（Crosslink Density）：高交联密度可以提高耐磨性，但过高可能降低韧性，使材料更脆，容易出现疲劳裂纹。



填料类型和用量（Fillers）：



高结构炭黑（如 N330、N220）可提高耐磨性。汽车减震橡胶硅胶配件定制厂家



白炭黑可改善湿地抓地力，但过量可能导致耐磨性下降。



硬质填料（如氧化锌、陶瓷粉）能提高耐磨性，但过量可能降低动态性能。二橡胶产品



2.3 磨损机理



橡胶的磨损主要受以下几种机理影响：



黏着磨损（Adhesive Wear）：橡胶与地面相互作用时，表面微观区域发生微小撕裂，形成材料剥离。



磨粒磨损（Abrasive Wear）：由于地面粗糙颗粒对橡胶的犁削作用，导致材料脱落。



疲劳磨损（Fatigue Wear）：橡胶长时间受周期性应力作用，内部裂纹逐渐扩展，最终导致材料破坏。



切割磨损（Cutting Wear）：在砂石、玻璃等尖锐物质的作用下，橡胶表面被切割出裂纹，进而加速磨损。常用密封橡胶硅胶材料密封



单一的磨耗值测试无法反映所有这些磨损机理，因此磨耗值低不一定意味着更耐磨。



三、实际案例分析



案例 1：两种轮胎橡胶的对比



实验对比两种轮胎胎面配方：



配方 A：高交联密度 + 高硬度炭黑填充



配方 B：低交联密度 + 柔性增塑剂



DIN 磨耗测试结果：



配方 A：磨耗值 = 85 mm³（较低）



配方 B：磨耗值 = 120 mm³（较高）



实际道路测试：



配方 A 在光滑沥青路面上耐磨性好。橡胶产品公差



配方 B 在粗糙水泥路面上更耐用（因裂纹抗扩展能力更强）。



结论：虽然配方 A 的磨耗值更低，但在实际使用中可能不如配方 B 适用于某些路面环境。新能源电池橡胶密封图片价格



案例 2：传送带橡胶的磨损



A 型橡胶：采用高硬度、低回弹性填料体系，DIN 磨耗值低。



B 型橡胶：采用适中硬度、增强抗撕裂性的配方。



结果：



A 型橡胶在轻负载工况下耐磨。



B 型橡胶在高冲击、重载输送带中更耐用（因抗裂纹扩展能力更强）。



四、如何正确评估橡胶的耐磨性？

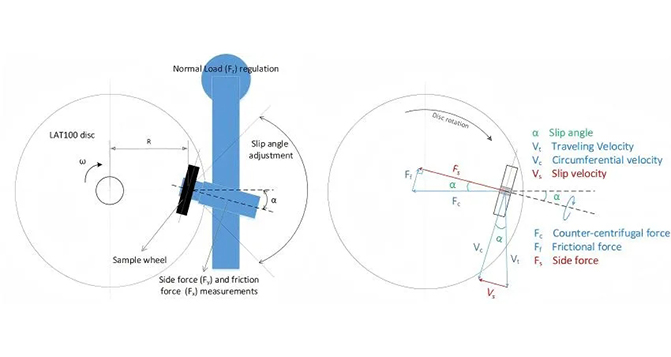

4.1 结合多种磨耗测试



DIN 磨耗测试：评估标准磨损情况。



阿克隆测试：模拟动态摩擦环境。



疲劳磨损测试：评估裂纹扩展。



NBS 磨耗测试：用于鞋底、工业轮等。环保橡胶密封圈



4.2 结合实际应用场景



轮胎橡胶：需同时考虑磨耗值、撕裂强度和湿地抓地力。

传送带：需关注抗冲击、抗裂纹扩展能力。



鞋底橡胶：应结合不同地面环境进行测试。橡胶减震垫圈



4.3 通过优化配方提升耐磨性



选择合适的橡胶基体（如 NR + BR 共混）。



适当调整交联密度（提高耐久性）。



采用高结构炭黑或纳米填料（增强耐磨性）。



改善动态性能（提高弹性、降低生热）。丁晴橡胶密封圈



总结：磨耗值低 ≠ 橡胶更耐磨。橡胶的耐磨性取决于综合因素，包括磨损机理、材料配方、实际应用环境等。实验室磨耗测试仅能反映特定条件下的磨损情况，而不能全面预测橡胶在实际工况中的表现。因此，在评估橡胶的耐磨性时，应结合多种测试方法和实际应用环境，以获得更科学准确的结论。橡胶硅胶材料密封比压





特别声明：内容来源 橡胶网 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
