橡胶混炼过程中各材料的添加顺序
2025-03-04 13:03:57

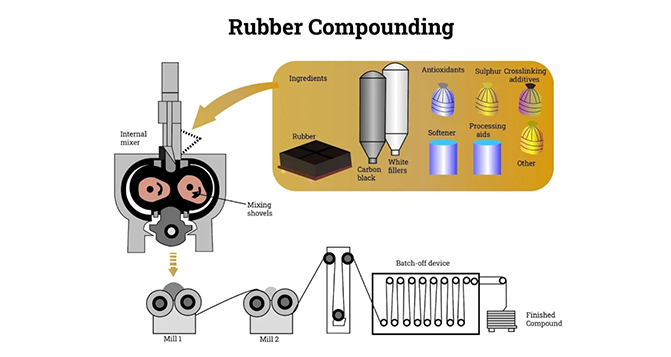

在橡胶混炼过程中，各组分的加入顺序对胶料的分散性、混炼效率、物性稳定性、加工性能以及最终制品的质量起着至关重要的作用。通常，橡胶混炼采用两段法，即第一段混炼（Carbon Master Batch, CMB）和第二段混炼（Final Master Batch, FMB）。在这两个阶段，不同材料的添加顺序都有科学依据，下面将从理论和实践角度进行深入解析。密封橡胶硅胶材料批发
第一段混炼（CMB）：分散与塑炼的关键阶段
第一段混炼的主要目标是实现基础均匀混合，确保橡胶基体与填充剂、增塑剂等充分分散，同时提高炭黑的分散性，避免团聚，改善胶料的均匀性，并通过初步塑炼降低黏度，使胶料更易加工。真空用橡胶密封圈
第一段加料顺序及各组分作用
生胶（Raw Polymer）
主要橡胶基体（如天然橡胶NR、丁苯橡胶SBR、顺丁橡胶BR、三元乙丙橡胶EPDM、丁腈橡胶NBR等）是首先投入开炼机或密炼机的材料。其目的是通过机械剪切作用初步塑炼，降低分子量，从而提高后续混炼的流动性。加入策略通常是按照低黏度到高黏度的顺序逐步加入，以保证均匀混炼。各种新能源产业橡胶硅胶配件
少量软化剂（Plasticizer/Oil）
软化剂（如环烷油、芳烃油、酯类增塑剂等）用于降低初期混炼扭矩，改善橡胶的流动性，使填料更容易分散。但需注意用量，避免过多影响填料的分散效果。新能源产业橡胶硅胶配件市场
补强填料（Carbon Black, Silica, Clay, etc.）
补强填料由于其极性较高，通常需要搭配适量偶联剂（如Si-69）使用，以提高与橡胶基体的相容性。加入顺序一般是在炭黑之后，并需在适当温度下混炼，以利于偶联反应的进行。炭黑是橡胶混炼的关键填充剂之一，对胶料的强度、耐磨性和导电性等性能起决定性作用。加入顺序为：密炼机中需分批加入，防止飞扬和局部高浓度引起的分散不均。例如，高补强炭黑（如N220、N330）先加入，低补强炭黑（如N550、N660）后加入。东莞储能产业橡胶硅胶配件定制生产厂家
白炭黑（Silica）
白炭黑作为另一种重要的补强填料，具有良好的分散性和补强效果。其加入顺序和炭黑类似，需在适当温度下混炼，以确保与橡胶基体的良好结合。橡胶磨损垫圈
分散剂（Processing Aid）
分散剂（如石蜡、硬脂酸、低分子量聚乙烯等）用于促进填料的均匀分布，减少团聚现象，提高炭黑或白炭黑的分散效果。通常在炭黑之后加入，以改善胶料的流动性。
部分软化剂（Plasticizer/Oil）
剩余的软化剂或增塑剂在此时加入，以防止过早降低混炼机的剪切作用。常用的软化剂包括石蜡油、芳烃油、酯类增塑剂等。新能源电池橡胶密封
部分防老剂（Antioxidants）
常用防老剂如IPPD、6PPD需提前混合，以减少后续氧化作用。但对于易挥发的防老剂（如酚类），通常在第二段加入，以减少损耗。汽车连接器硅橡胶密封塞
部分硫化剂（如过氧化物体系）
对于一些特殊配方，如过氧化物硫化体系（如DCP等），部分引发剂可在第一段提前分散，以确保后续硫化反应的均匀性。
第一段混炼后的胶料状态
第一段混炼结束后，胶料通常需要进行自然冷却或储存，以使填料和橡胶体系内部的张力得到释放，同时提升胶料的加工性能。厨房电器橡胶制品
第二段混炼（FMB）：均匀分布与硫化体系的添加
第二段混炼的主要目标是使硫化体系均匀分散，确保硫化速度一致，避免过早硫化（焦烧），保证加工稳定性，并调整加工性能，提高流动性，优化最终成品性能。
第二段加料顺序及各组分作用
第一段混炼后的胶料
先投入密炼机或开炼机，适当升温以便后续材料的均匀分散。橡胶发泡产品
硫化剂（Curatives, such as Sulfur）
对于过氧化物硫化体系，过氧化物必须在低温下混炼，以避免分解失效。硫磺作为最常见的硫化剂，需在第二段加入，以防止高温下发生焦烧。常规添加量在1.5-3 phr之间，具体用量需根据不同橡胶种类进行调整。
过氧化物（Peroxide，如DCP、BPO）
过氧化物硫化体系的过氧化物需在低温下混炼，以确保其稳定性和均匀性。
促进剂（Accelerators）
促进剂主要包括硫醛胺类（如MBT、MBTS）、次磺酰胺类（如CBS、TBBS）、秋兰姆类（如TMTD、DPTT）以及胍类（如DPG）。加入顺序一般在硫磺之后，以保证促进剂与硫磺的最佳配合效果。厨房卫浴电器橡胶硅胶配件有哪些厂家
防焦剂（Retarders）
防焦剂（如CTP、PVI）用于防止焦烧，提高加工安全性，特别适用于复杂形状橡胶制品的生产。
剩余防老剂
一些易挥发或高温敏感的防老剂（如BHT、RD）可在第二段加入，以减少损失。橡胶制品密封圈
少量软化剂
适量加入软化剂以调整加工流动性，使胶料达到理想的物理状态，但需注意用量，以免影响硫化均匀性。
第二段混炼后的胶料状态
第二段混炼完成后，胶料应尽快进行压片和恰当储存，以防止焦烧。最终的胶料应表现出良好的流动性、均匀的硫化分布，以及符合配方设计要求的性能指标。
橡胶混炼是橡胶制品制造过程中最核心的工艺环节之一，其加料顺序的合理性直接影响混炼胶的分散质量、工艺性能和最终制品的物理机械性能。通过科学合理的加料顺序和混炼工艺，可以有效提高橡胶制品的质量和性能，满足不同应用场景的需求。飞机密封橡胶硅胶材料
特别声明：内容来源 橡胶网 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
