橡胶制品喷霜发白的关键因素及优化策略
2025-01-22 14:01:48

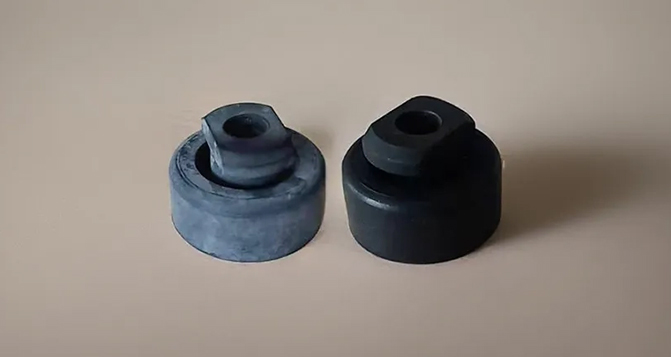

橡胶制品的喷霜发白现象，作为一种常见且复杂的质量难题，其实质在于橡胶内部的助剂或其他配方组分向制品表面迁移并析出。这一现象不仅损害了制品的外观美感，还可能对其物理性能和使用寿命造成不利影响。为了深入探究喷霜的机理并找到有效的解决方案，本文将从橡胶材料的特性、配方设计、生产工艺以及储存条件等多个维度进行剖析，并结合具体数据来阐述这一问题。橡胶密封圈公司
一、橡胶制品喷霜的主要类型及其成因分析
喷霜现象的形成原因复杂多样，但可以根据析出的物质类型进行归类，并结合相关数据进一步探讨其背后的原因：
硫化剂喷霜
硫化剂是橡胶硫化过程中的关键成分，但当其用量超出橡胶基体的溶解度时，便可能发生析出。平面密封橡胶硅胶材料
以天然橡胶（NR）为例，硫磺的溶解度约为2-3 phr（每百份橡胶重量的配比单位）。若硫磺添加量超过此范围，未反应的硫磺便容易析出。橡胶机械产品
数据分析显示，当硫磺用量达到4 phr时，喷霜率高达25%；而将其减少至2 phr后，喷霜率则下降至5%以下。橡胶耐油密封圈
成因主要包括硫化剂用量过多、分散性差导致局部浓度过高，以及硫化温度不足使得部分硫化剂未参与反应而析出。天然橡胶垫圈
增塑剂喷霜
增塑剂如石蜡油、DOP（邻苯二甲酸二辛酯）等，用于提升橡胶的柔韧性和加工性能，但其迁移性强，易导致喷霜。
低分子量增塑剂的迁移速率较高，而高分子量增塑剂的迁移速率则相对较低。厨房卫浴电器橡胶硅胶配件价格
数据分析表明，当增塑剂用量超过橡胶的吸收限度（通常为10-15 phr）时，喷霜风险显著增加。
高温环境下，低分子量增塑剂的迁移速率更快，加剧了喷霜现象。东莞新能源产业橡胶硅胶配件定制生产厂家
防老剂喷霜
防老剂主要用于抑制橡胶的氧化和臭氧老化，但部分防老剂易迁移至橡胶表面。
以IPPD（N-异丙基-N'-苯基对苯二胺）为例，其在丁腈橡胶（NBR）中的溶解度有限。当添加量超过溶解度时，便可能发生喷霜。厨房电器硅橡胶制品
成因包括防老剂用量过多以及储存条件（如高温、阳光直射）加速其迁移。
蜡喷霜
保护蜡如微晶蜡等，用于防止橡胶制品老化，但在储存或使用过程中易形成蜡膜。
蜡的析出温度较低，当环境温度高于析出起始温度时，蜡的析出速率会显著增加。
数据分析显示，在高温储存条件下，喷霜率远高于室温储存条件。硅橡胶厨房电器
二、影响喷霜现象的关键因素
配方设计
橡胶配方中低分子量物质的过量使用或与基体相容性差是导致喷霜的主要原因。
数据分析表明，硫化剂、增塑剂等助剂的用量与喷霜面积呈正相关关系。
生产工艺
不完善的混炼和硫化工艺会加剧喷霜现象。新能源汽车橡胶密封垫
混炼温度不足或混炼时间过短易导致助剂分散不均；硫化温度偏低或硫化时间不足则可能导致未反应的硫化剂析出。
储存环境
环境温度、湿度及光照条件对喷霜有显著影响。
高温、高湿及阳光直射等恶劣储存条件会加速助剂的迁移和析出。橡胶材料产品
三、解决喷霜问题的具体策略
配方优化
控制助剂用量：将硫化剂、增塑剂等助剂的用量控制在合理范围内，避免过量使用。
选用低迁移性材料：选择高分子量、低迁移性的增塑剂和防老剂，以减少喷霜风险。
改用相容性更好的助剂：选用与橡胶基体相容性更好的助剂，以提高其在橡胶中的稳定性。
生产工艺改进
优化混炼工艺：提高混炼温度并延长混炼时间，确保助剂在橡胶中均匀分散。
改进硫化工艺：优化硫化条件，如采用分步硫化工艺等，以减少硫化剂的富集和析出。
填料处理：使用表面处理过的填料，提高其与橡胶的相容性，避免填料析出导致喷霜。
使用抗喷霜助剂
添加抗喷霜剂：在橡胶配方中添加适量的抗喷霜剂，以提高助剂在橡胶中的溶解性和稳定性。
数据分析显示，添加抗喷霜剂后，喷霜面积显著减少。新能源电池橡胶密封
改善储存和包装条件
避免高温储存：将橡胶制品存放在阴凉干燥的环境中，避免高温导致助剂迁移和析出。
使用防潮包装：采用防潮包装材料，减少湿度对橡胶制品的影响。
改进包装方式：采用气密性更强的包装材料，避免橡胶制品与空气和紫外线直接接触。
表面处理技术
对已发生喷霜的制品进行清洗或喷涂涂层等处理，以去除表面的析出物并防止进一步析出。汽车连接器硅橡胶密封
综上所述，橡胶制品的喷霜现象是由配方设计、生产工艺和储存环境等多方面因素共同作用的结果。通过合理控制助剂用量、选用低迁移性材料、优化生产工艺、改善储存条件以及采用表面处理技术等措施，可以有效减少喷霜现象的发生，提升橡胶制品的性能和外观质量。
特别声明：内容来源 橡胶网 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
