胶料硬度调整策略



一、生胶体系调整



橡塑并用：采用高苯乙烯或PVC/NBR合金与橡胶并用，是提升硬度的常用方法。

更换胶种：虽然较少使用，但选择不同牌号的胶种也能在一定程度上调整硬度。丁睛橡胶密封圈





二、硫化促进体系优化



增加硫化剂：通过加大硫化剂（如硫磺）的用量，提高交联密度，从而增强硬度。在再生橡胶制品生产中，保持其他材料不变，适量增加硫磺（每100份胶，硫磺最高用量可达4～5份）可提升硬度。东莞厨房卫浴电器橡胶硅胶配件源头厂家

添加树脂：在橡胶制品制造过程中加入树脂，同样能增加硬度。

二次硫化：对部分产品进行二次硫化处理，可进一步增加交联程度，提高硬度。



三、补强填充体系调整



添加炭黑：炭黑作为填充剂，能显著影响橡胶制品的硬度。厨房电器硅橡胶品牌

更换炭黑品种：在含胶率不变的情况下，更换炭黑品种也能大幅提升硬度。

添加胶粉：胶粉的加入能显著提高硬度，但主要适用于模压制品。专业定制厨房卫浴电器橡胶硅胶配件厂家



四、增塑软化体系调整



减少橡胶油用量：橡胶油具有软化作用，减少其用量相当于减弱了橡胶制品的软化效果，从而提高了硬度。东莞厨房电器硅橡胶

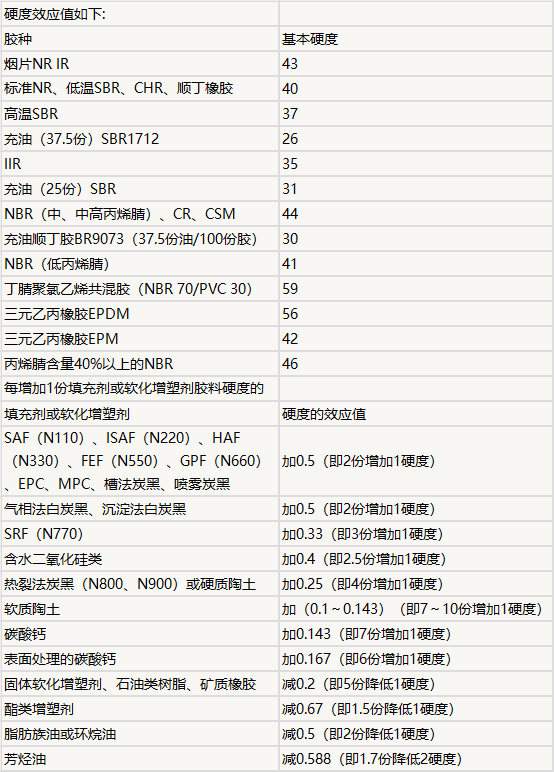

各类橡胶基础硬度及硬度变化



NR、低温SBR、CIIR：基础硬度为40

充油（25phr）SBR：基础硬度为31

高温SBR：基础硬度为37

充油（37.5phr）SBR：基础硬度为26

IIR：基础硬度为35

NBR、CR、CSM：基础硬度为44

丙烯腈含量40%以上的NBR：基础硬度为46

在上述基础胶料中，每增加1份填充剂或软化剂，硬度值的变化如下：



FEF、HAF、EPC：+0.5

ISAF：+2.5

SAF、气相法白碳黑：+2.5

SRF：+0.33

含水二氧化硅类：+0.4

热裂法碳黑或硬质陶土：+0.25

碳酸钙：+0.167

表面处理的碳酸钙：+0.142

矿质橡胶：-0.2

脂类增塑剂：-0.67

脂肪族油或环烷油：-0.5

芳烃油：-0.588

硬度估算方法



硬度估算值 = 橡胶基础硬度 + 填料（或软化油）用量 × 硬度效应值（填料或软化剂）

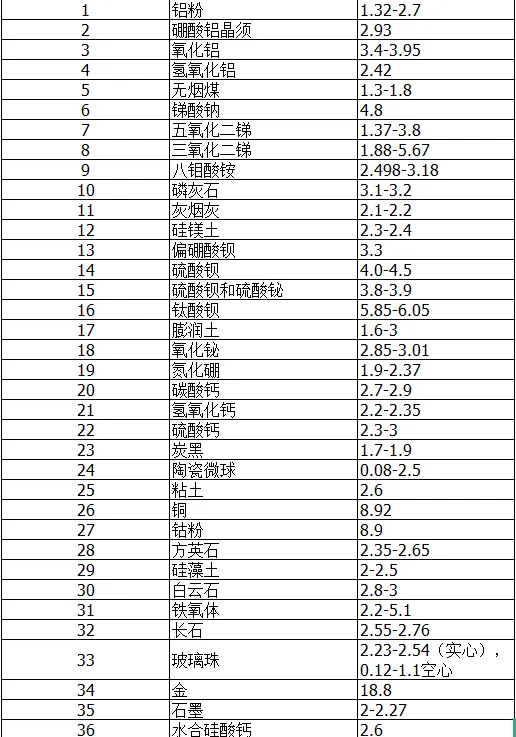

橡胶常用助剂比重表1

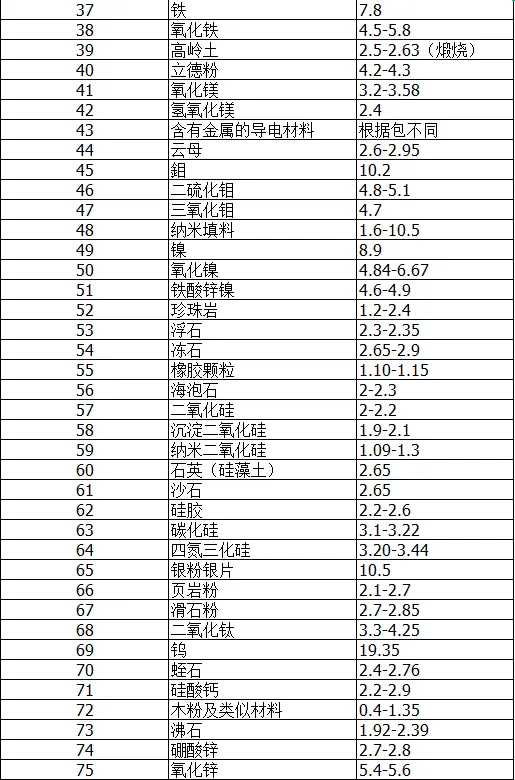

橡胶常用助剂比重表2





五、常见助剂密度



烟片、白皱片：0.98g/cm³

硬脂酸：0.84g/cm³

白蜡：0.9g/cm³

松香：1.1g/cm³

沥青：1.1g/cm³

精制沥青：1.04g/cm³

松焦油：1.04g/cm³

黑油膏：1.08g/cm³

白油膏：1.01g/cm³

凡士林：0.88g/cm³

碳酸钙：2.62g/cm³

碳酸镁：2g/cm³

陶土：2.6g/cm³

石棉粉：2.5g/cm³

锌钡白：4.15g/cm³

硫酸钡：4.35g/cm³

云母粉：3g/cm³

滑石粉：2.98g/cm³

白艳华：2g/cm³

硬质碳黑：1.8g/cm³

硫磺：2.07g/cm³



硫化剂密度



硫黄粉：1.96-2.07g/cm³

VA-7：1.42-1.47g/cm³

DCP：1.082g/cm³

MOCA：1.39g/cm³

TDI：1.224g/cm³

TODI：1.197g/cm³

DMMDI：1.2g/cm³

PAPI：1.2g/cm³

DADI：1.2g/cm³

（注：硫化剂种类较多，此处仅列举部分常见硫化剂）



促进剂密度



SDC：1.30-1.37g/cm³

TP：1.09g/cm³

SPD：1.42g/cm³

CDD：1.70-1.78g/cm³

PZ（ZDMC）：1.65-1.74g/cm³

EZ（ZDC）：1.45-1.51g/cm³

BZ：1.18-1.24g/cm³

DBZ：1.14g/cm³

ZPD：1.55g/cm³

ZMPD：1.55-1.60g/cm³

（注：促进剂种类繁多，此处仅列举部分常见促进剂）



活性剂密度



氧化锌：5.6g/cm³

碳酸锌：4.42g/cm³

氧化镁：3.20-3.23g/cm³

碳酸镁：2.19g/cm³

氢氧化钙：2.24g/cm³

一氧化铅：9.1-9.7g/cm³

四氧化三铅：8.3-9.2g/cm³

碱式碳酸铅：6.5-6.8g/cm³

硬脂酸：0.9g/cm³

（注：此处硬脂酸也作为活性剂列出，但通常也作为助剂使用）厨房电器橡胶圈开裂



防老剂密度



AH：1.15-1.16g/cm³

AP：0.98g/cm³

AA：1.15g/cm³

BA：1.00-1.04g/cm³

RD：1.05g/cm³

（注：防老剂种类繁多，此处仅列举部分常见防老剂）卫浴橡胶件生产



增塑剂密度



机械油：0.91-0.93g/cm³

工业凡士林：0.88-0.89g/cm³

石蜡：0.9g/cm³

微晶石蜡：0.89-0.94g/cm³

石油沥青：1.0-1.15g/cm³

固体古马隆：1.05-1.10g/cm³

松焦油：1.01-1.06g/cm³

DBP：1.045g/cm³

DOP：0.986g/cm³

（注：增塑剂种类较多，此处仅列举部分常见增塑剂）卫浴橡胶垫圈图片高清





特别声明：内容来源 橡胶技术网 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
