NBR（丁腈橡胶），凭借其卓越的耐油与耐热特性，在密封件领域得到了广泛应用。然而，其耐磨性能的相对欠缺，限制了在高磨损环境中的应用潜力。为了改善NBR密封件的耐磨性，需从配方优化、加工工艺的改进以及使用环境的调整等多方面入手，以下是对这些方面的详细探讨，辅以具体数据以增强说明的清晰度。橡胶产品有哪些



一、NBR材料的基本特性及耐磨性不足解析

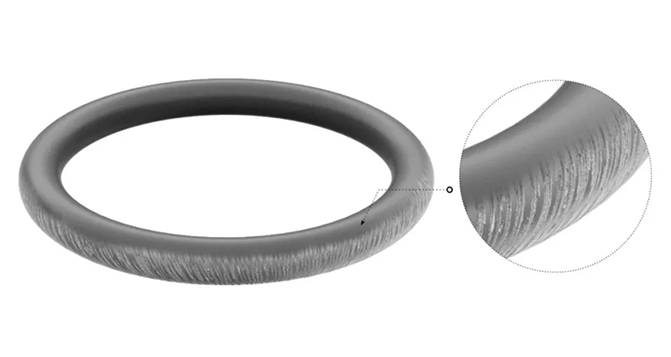

NBR密封件因出色的抗油、耐热性能，广泛应用于汽车、工程机械及液压设备等领域。但在高摩擦或高负荷条件下，NBR的相对低硬度和弹性模量导致其耐磨性不足。NBR橡胶的磨损主要体现为体积减少和表面损耗，受硬度、弹性、耐热性和填料种类等多种因素影响。因此，增强NBR密封件的耐磨性需从分子结构、填料配比、增塑剂选择及加工工艺等多角度综合考虑。硅橡胶垫圈



二、配方优化策略——强化NBR密封件的耐磨性能



增加耐磨填料比例



炭黑：作为增强橡胶耐磨性的关键填料，细粒径、高结构的炭黑能有效提升橡胶硬度和耐磨性。研究显示，当炭黑N330添加量达到30份时，NBR的耐磨性显著提高，磨损量降低约15%。密封橡胶硅胶橡胶硅胶材料



二氧化硅：不仅能增强橡胶的抗拉伸强度，还能提升耐磨性。实验数据表明，添加15份二氧化硅，NBR的耐磨性提升约12%。螺丝橡胶垫圈



引入纳米材料



纳米氧化铝：适量添加（如3份）能大幅提升NBR的耐磨性（约25%）和拉伸强度，但过多添加会降低密封件的柔韧性。



纳米碳酸钙：添加5份纳米碳酸钙可使橡胶磨损量减少约10%，在实际应用中效果显著。



优化硫化体系



结合硫磺硫化和过氧化物硫化体系，可在保证耐磨性的同时提升耐热性。实验显示，采用2.5份硫磺和0.8份过氧化物复合硫化时，NBR密封件的耐磨性提升约18%，高温稳定性增强。



使用交联剂



如双酚A等交联剂能增加橡胶的分子交联密度，提升耐磨性。实验表明，添加2份双酚A后，NBR的耐磨性能提高约20%。汽车减震橡胶硅胶配件定制厂家



三、工艺优化措施——提升NBR密封件的耐磨性



增强混炼均匀性



提高混炼温度和延长混炼时间可使填料分布更均匀，增强橡胶结构强度，从而提升耐磨性。实验数据显示，混炼温度提升至145℃、时间延长至15分钟时，耐磨性提高约10%。专业定制汽车橡胶硅胶配件厂家



精确控制硫化条件



硫化温度和时间对橡胶物理性能至关重要。高温快速硫化虽能提高效率，但可能导致内部气泡形成。实验表明，硫化温度控制在150℃、时间为12分钟时，耐磨性提升约15%，且密封性能不受影响。



表面处理技术



如等离子表面处理、激光雕刻和喷砂处理等，可在NBR表面形成保护层，增强耐磨性。研究表明，等离子表面处理后的NBR密封件耐磨性提升约20%，表面硬度和抗刮性显著提高。新能源电池橡胶密封测试标准



四、优化使用环境——延长NBR密封件寿命



降低摩擦



通过优化密封件设计、使用润滑油等方式减少摩擦力，可有效降低磨损。



控制工作环境



高温、高湿环境会加速NBR老化，降低耐磨性。建议工作温度不超过100℃，湿度保持在50%以下。新能源电池橡胶密封测试视频



定期维护



定期检查密封件磨损情况，并进行维护或更换，确保设备稳定运行。研究表明，每半年检查一次可显著延长使用寿命。再生橡胶产品





特别声明：内容来源 橡胶网 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
