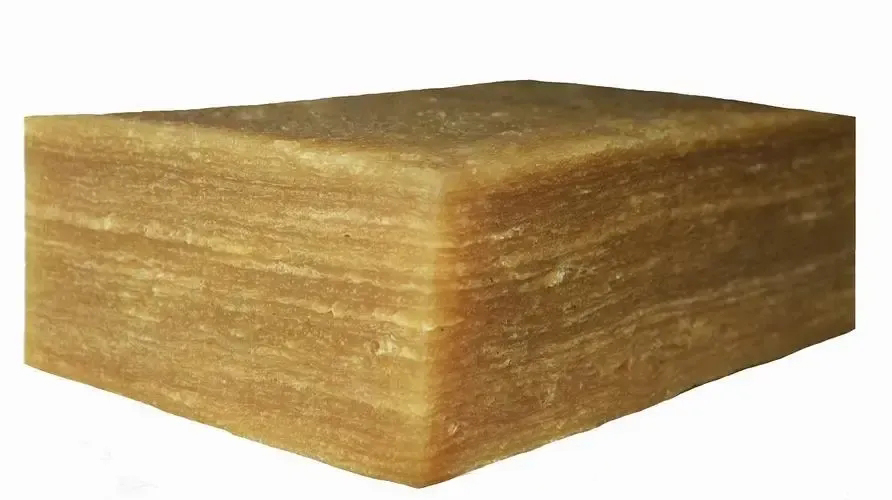

丁腈橡胶的加工特性

塑炼工艺

丁腈橡胶相较于天然橡胶，展现出更高的韧性和较低的塑性，同时在塑炼过程中会产生显著的热效应。在高温环境（特别是超过100℃）下，丁腈橡胶易于形成凝胶，这对后续的加工和产品的最终性能构成不利影响。因此，为了优化塑炼效果，推荐采用低温、缩小辊距、控制低容量的塑炼方法，以确保材料的质量与加工效率。新能源电池盖板橡胶密封

混炼技术

丁腈橡胶的混炼过程既可通过开炼机也可通过密炼机进行，但各有挑战。在开炼机上，丁腈橡胶的混炼较为困难，表现为不易包辊和粉料分散性差，同时胶料生热较高。针对这些问题，应实施低温混炼策略，并精细控制加料顺序和容量。而在密炼机中，需特别关注冷却效果，通常装料量应控制在天然橡胶（NR）的60%至80%之间，以防止过热。弹簧储能橡胶密封件图片

硫化处理

丁腈橡胶因其热塑性和优异的热稳定性，既适合高温短时硫化，也适应低温长时硫化工艺。硫化温度范围广泛，可在140℃至200℃之间选择。硫化方法多样，包括模压法、移模法、注压法及连续硫化等，以满足不同制品的生产需求。橡胶密封垫圈

丁腈橡胶的配合设计

硫化体系

丁腈橡胶的硫化体系设计灵活，主要使用硫黄或含硫化合物作为硫化剂，同时也可选用过氧化物或树脂等。鉴于丁腈橡胶制品对永久变形要求严格，常采用少量硫黄与含硫化合物并用，或直接使用无硫硫化体系，以达到理想的硫化效果。二橡胶产品

补强与填充

作为非结晶无定形聚合物，丁腈橡胶本身强度较低，需通过补强处理提升其使用价值。炭黑和白炭黑是有效的补强剂，能显著提升拉伸强度、定伸应力、硬度和耐磨性，但需注意其对胶料门尼黏度和弹性的影响。此外，碳酸钙、碳酸镁等无机填料可改善加工性并降低成本。各种汽车橡胶硅胶配件

防护体系

针对丁腈橡胶的老化问题，需根据具体老化因素选择合适的防老剂，可采用单用或并用的方式，一般用量控制在1.5至2.0份之间。在耐油配方中，应选用难被抽出的防老剂或适当增加用量，以增强防护效果。

其他加工助剂

鉴于丙烯腈基团对丁腈橡胶加工工艺性能的影响，需加入软化及增塑剂以改善其黏度、塑性和硫化胶的某些物理性能。常用的软化剂和增塑剂包括酯类和醚类化合物，其用量通常在10至30份之间。

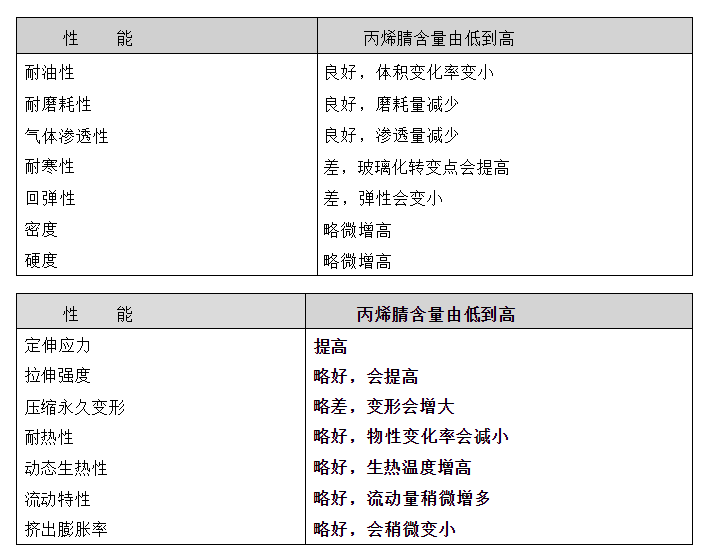

丁腈橡胶的应用领域

丁腈橡胶因其卓越的耐油性和良好的橡胶特性，在多个领域得到广泛应用。高丙烯腈含量的丁腈橡胶特别适用于高耐油要求的制品，如油封、输油胶管等。中丙烯腈含量的产品则广泛用于普通耐油制品，如耐油胶管、油箱等。低丙烯腈含量的丁腈橡胶则适用于耐油性要求较低的场合，如低温耐油制品和耐油减震制品。东莞新能源产业橡胶硅胶配件定制生产厂家

此外，丁腈橡胶的半导性使其成为导出静电、预防火灾的理想材料，如纺织皮辊、阻燃运输带等。同时，丁腈橡胶还可与其他橡胶或塑料并用以提升综合性能，尤其是与聚氯乙烯并用，可显著增强其耐油和耐臭氧老化能力。汽车减震橡胶硅胶配件定制厂家

特别声明：内容来源 橡胶技术李秀权工作室 仅供参考，以传递更多信息而不是盈利。版权属于原作者。如有侵权，请联系删除。
