什么是推挽式连接器？



01



了解连接器：推挽式连接器



推挽式连接器是圆形连接器，其弹簧作用圆柱形套管围绕或内部是一体式连接器外壳，在配接过程中自锁存。通过挤压和拉动、旋转和拉动或其他特定的解锁操作来释放连接，以防止意外断开连接。推挽式圆形连接器有多种尺寸、电压和引脚数，以及同轴、三轴、流体和气动配置。储能产业橡胶硅胶配件有哪些厂家



推挽式圆形连接器是由工程师和LEMO Connectors 创始人Léon Mouttet在参加 1954年在米兰举行的电子展览会后发明的。在展会上，他调查了标准的圆形连接器选择（主要是螺纹或卡口锁定圆形连接器），并注意到一个问题：这些连接器类型需要时间和两只手来配合。Mouttet开发了一种快速锁定的替代解决方案，灵感来自汽车打火机中使用的弹簧动作。他的新圆形连接器设计最终成为推挽式LEMO B系列连接器。东莞新能源产业橡胶硅胶配件源头厂家



从那时起，许多连接器公司推出了专有的推挽式圆形连接器，这些连接器具有独特的性能，可服务于特定的市场和应用。

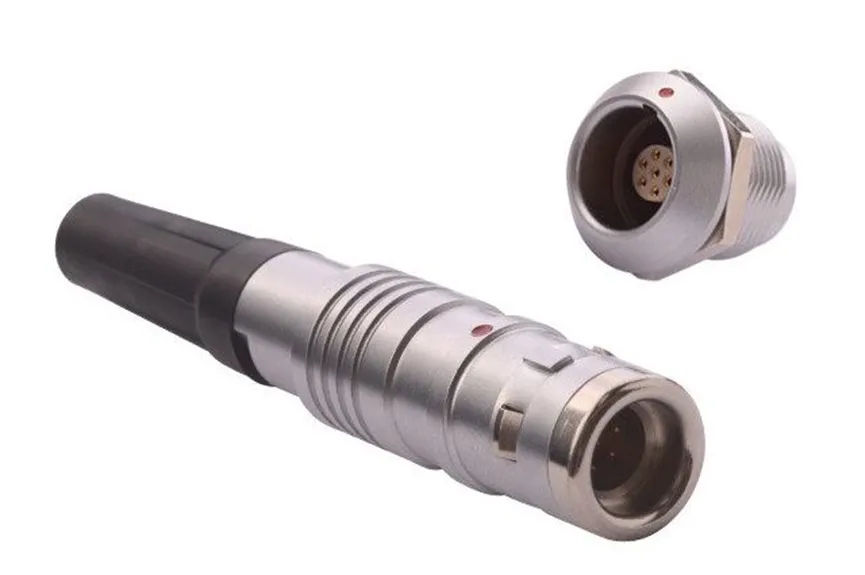

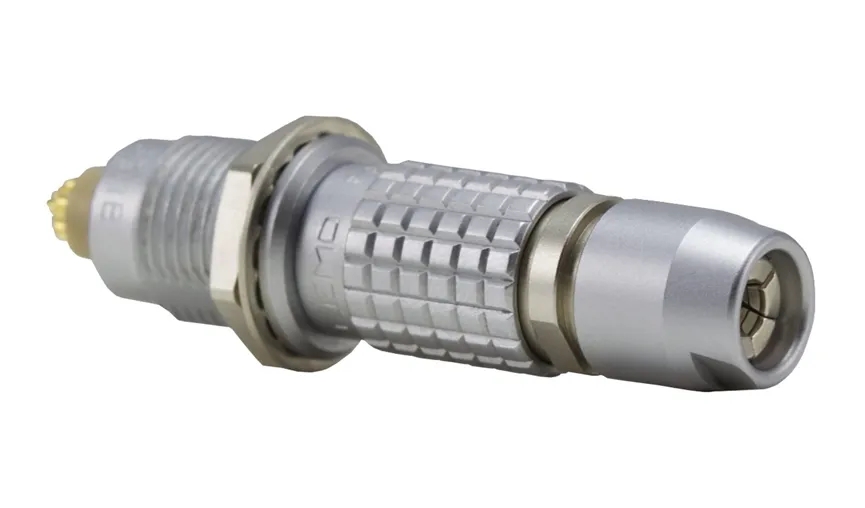

LEMO的B系列推挽式连接器



当一位外科医生告诉LEMO的退休销售总监Walter Straessle时，“如果您的连接器断开并且我们手术失败，那将是您的错！Straessle回答说：“没问题，它不会断开连接。橡胶弹性垫圈



02



操作优势



符合人体工程学的操作是这种圆形连接器类型的标志。推拉锁定机制允许用户仅用一只手轻松配接或断开设备，即使在盲配接情况下也是如此。听觉或触觉的“咔嗒”声向用户保证连接是完整和安全的;无需仔细检查或目视确认。这使各种技能水平的用户能够快速可靠地连接设备。键控、颜色编码和LED选项增强了这种保证。密封圈橡胶模具

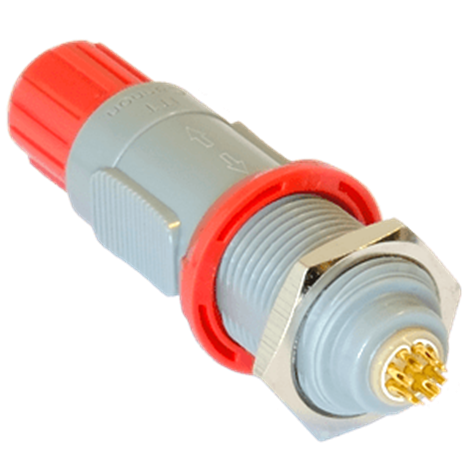

ITT Cannon 的 PL 系列塑料推挽圆形连接器通过拉动外壳上的释放套筒来断开



设计说明



标准推挽式圆形连接器的设计没有单一的认证或标准来指导，导致差异很大，制造商之间的互操作性示例很少。许多推挽式产品的设计和测试都符合特定市场标准，例如医疗电气安全标准IEC 60606-1和军用耐久性标准MIL-STD-810F。气缸密封橡胶硅胶材料



配接次数推挽圆形连接器通常设计用于塑料版本至少 2,000 次插拔，金属版本至少设计为 5,000 次插拔。



间距连接推挽式连接器不需要笨重的工具，因此它们可以紧密地安装在一起，因为它们只需要两根手指抓住外壳即可连接或断开。（需要扭转运动才能断开的推拉需要额外的间隙



材料用于推推式连接器外壳的金属包括铜、不锈钢、金和合金。在医疗市场中，塑料或聚合物选项因其可清洁性和美观性而受到青睐。医疗设备中使用的材料通常是防压的，并且能够承受高压灭菌器、紫外线灭菌和其他消毒过程。在某些情况下，可能需要生物相容性材料。太空和其他市场中使用的推拉式可能需要满足除气要求。





加固推挽式圆形连接器及其电缆组件具有特定的耐久性属性，适用于恶劣环境应用，包括暴露于极端温度、辐射、粗暴处理、化学品和其他环境因素的应用。



密封许多制造商提供具有 IP 级保护的推挽式连接器，可防止流体和颗粒进入。连接器内的气密密封可以通过硅胶 O 形圈和电缆组件周围的柔性聚合物护套来增强。



干扰电磁干扰 （EMI） 或射频干扰 （RFI） 是充满电子设备的环境中的一个重要问题，例如医疗环境和航空。在外壳和接地端子中使用金属有助于减轻这种担忧，一些制造商提供了增强的屏蔽。橡胶密封垫圈加工

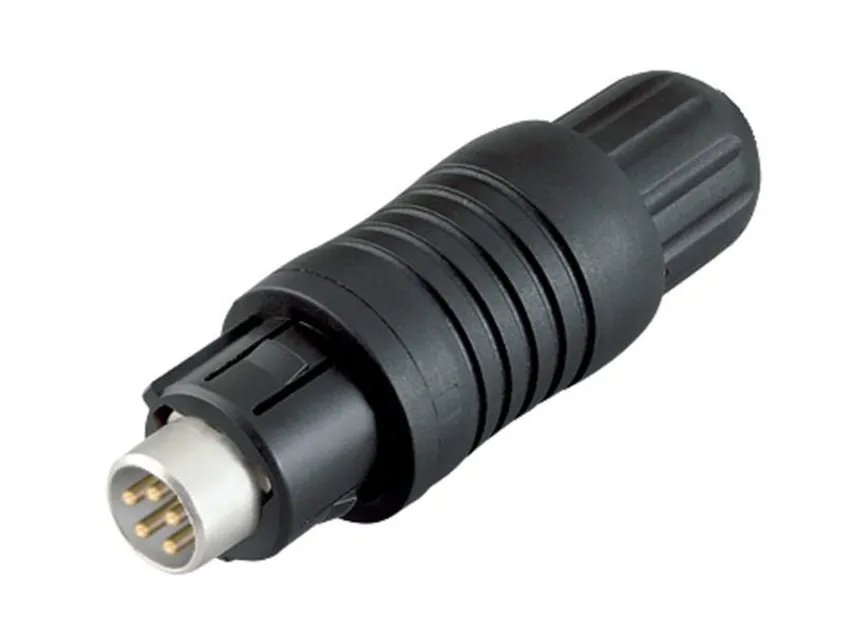

Binder的超小型推挽式连接器适用于工业应用



03



市场、行业和应用



医疗（便携式、手持式、诊断设备）、工业（自动化控制、机器人）、测试与测量（分析仪、测试设备）、A/V（事件布线、广播设备）、通信（天线、雷达、无线电设备）、汽车（诊断和生产设备）、军用/航空（士兵穿戴设备、便携式设备）、运输（铁路信号、监控和控制系统）

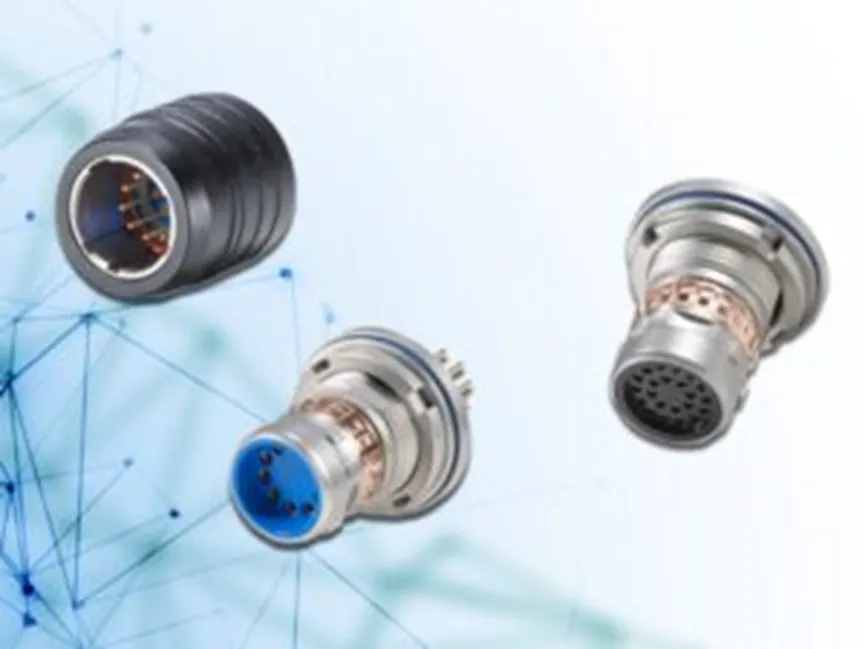

Bernier 的 CMA 系列专为在恶劣环境中使用而设计。这些连接器服务于无线电设备、士兵系统和战术设备。常用橡胶硅胶材料



NorComp 的 QUIK-LOQ 加固防水推挽式圆形连接器提供一次性选项。





来源：线束世界
